· 采用整体框架式结构设计,经人工时效及抛光防锈处理,刚性强,变形小。
· 关键液压电器采用德国、美国和日本名牌产品,质量保证。
· 滑块式活动板下行速度,生产效率高。
· 压力、行程和加压时间等可按压制工艺要求调整。
· 大台面,装模空间大,八面长导轨导向,活动精度高。
· 采用定点、定量的稀油连续循环冷却润滑系统使机器动作更安全。

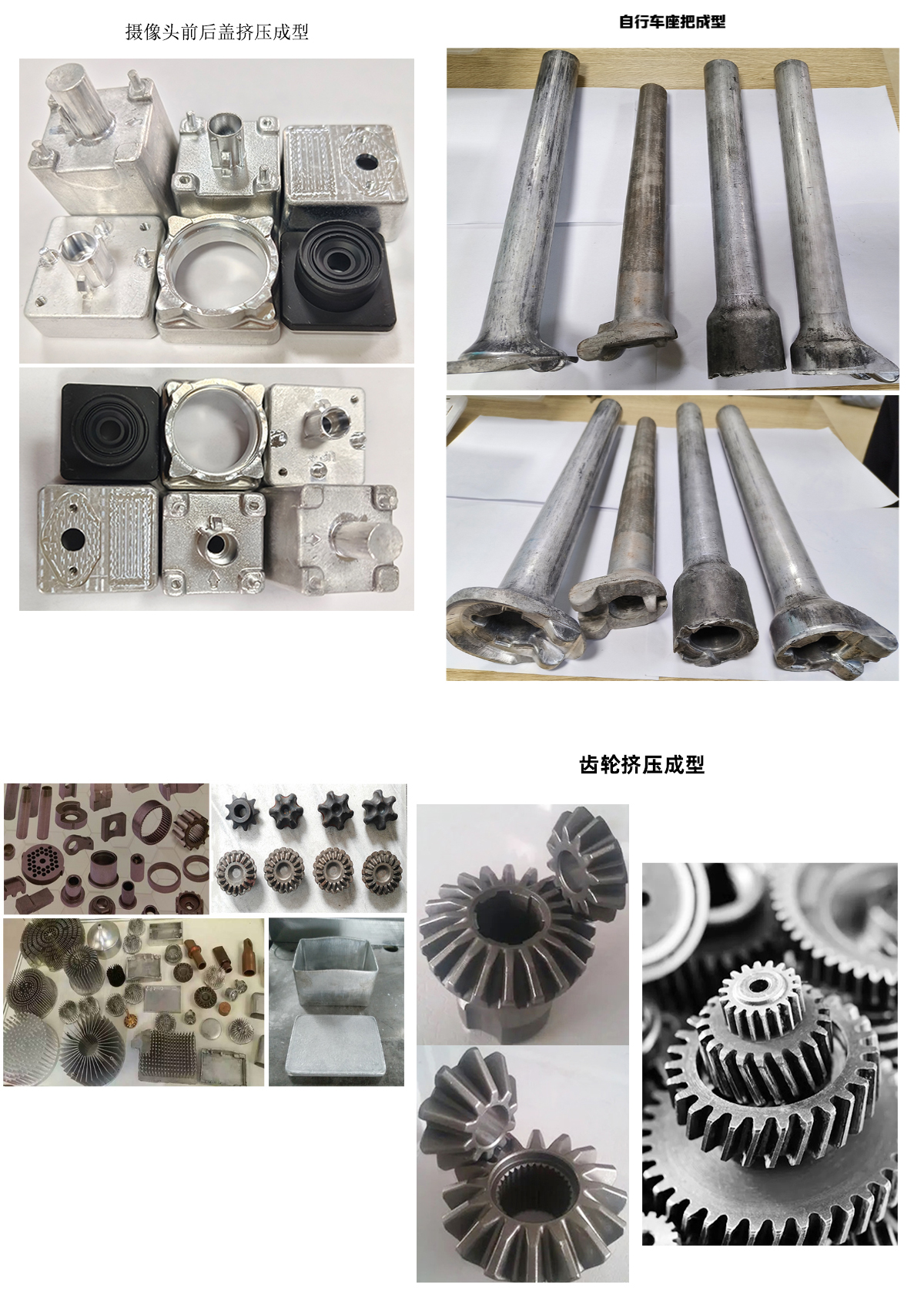

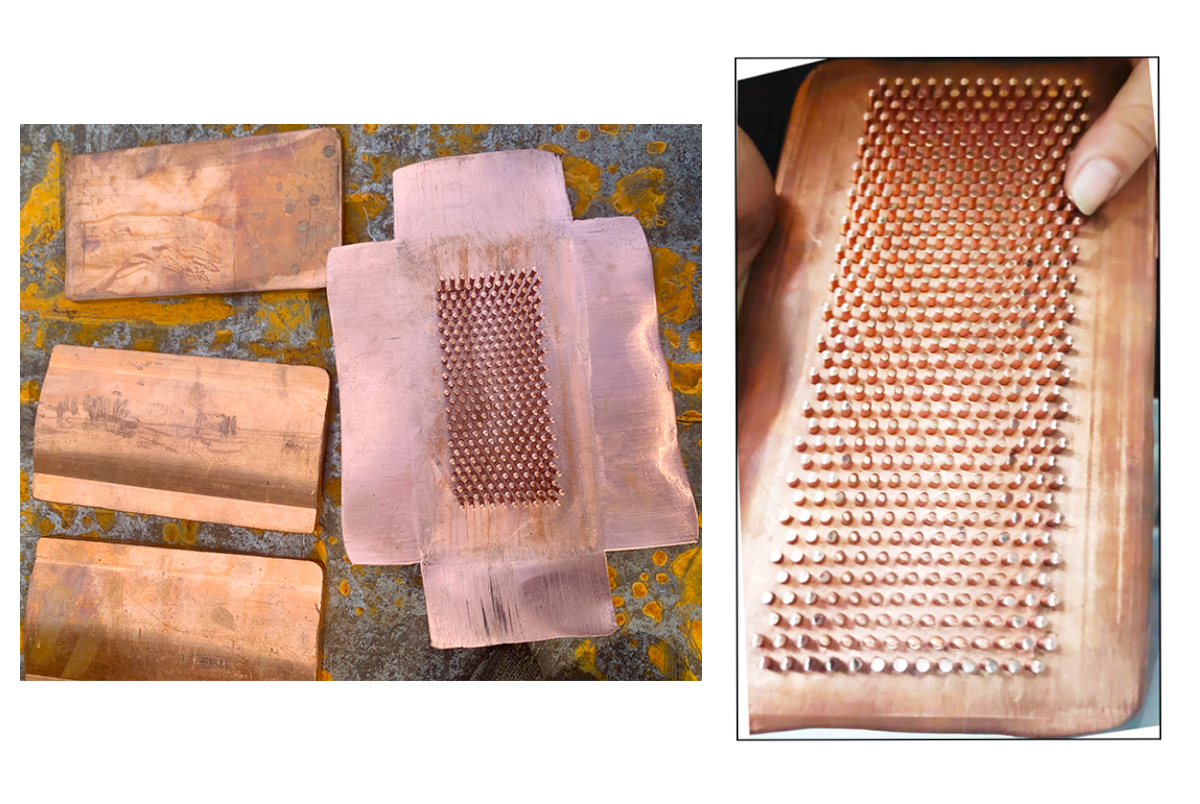

· 金属或非金属的压印、拉伸、弯曲、翻边等。
项目 | UNIT | L3-500T | L3-650T | L3-800T | L3-1000T | L3-1500T | L3-2000T | L3-3000T | L3-5000T | |
主油缸 | 公称力 | KN | 5000 | 6500 | 8000 | 10000 | 15000 | 15000 | 30000 | 50000 |
最大行程 | mm | 400 | 500 | 500 | 500 | 500 | 500 | 600 | 600 | |
最大开口高度 | mm | 900 | 1000 | 1200 | 1400 | 1500 | 1500 | 1500 | 1500 | |
底缸 | 公称力 | KN | 400 | 500 | 500 | 600 | 1000 | 1000 | 1000 | 1000 |
最大行程 | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
卸料缸 | 公称力 | KN | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
最大行程 | mm | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
滑块行程速度 | 下行 | mm/s | 230 | 220 | 190 | 190 | 190 | 190 | 190 | 190 |
加压 | mm/s | 2/13 | 2/10 | 2/10 | 2/10 | 2/10 | 2/10 | 2/10 | 2/10 | |
回程 | mm/s | 220 | 210 | 180 | 180 | 180 | 180 | 180 | 180 | |
工作台有效面积 | 左右(柱内) | mm | 750 | 850 | 1000 | 1200 | 1500 | 1500 | 1500 | 1500 |
前后(边缘) | mm | 800 | 1000 | 1060 | 1400 | 1500 | 1500 | 1500 | 1500 | |
机器外形尺寸 | 左右 L-R | mm | 1780 | 2760 | 2960 | 3200 | 3700 | 3900 | 4200 | 4500 |
前后 F-B | mm | 1870 | 2100 | 2300 | 2500 | 2800 | 3000 | 3000 | 3500 | |
高 H | mm | 3700 | 4000 | 4400 | 4900 | 5600 | 6000 | 6200 | 6800 | |
电机功率 | KW | 24.5 | 31 | 49.6 | 60 | 91 | 92 | 147 | 196 | |
重量 | kg | 12000 | 14000 | 21000 | 25000 | 33000 | 41000 | 45000 | 520000 | |
用油量 | L | 800 | 800 | 1000 | 1300 | 1500 | 1800 | 2000 | 2200 |
