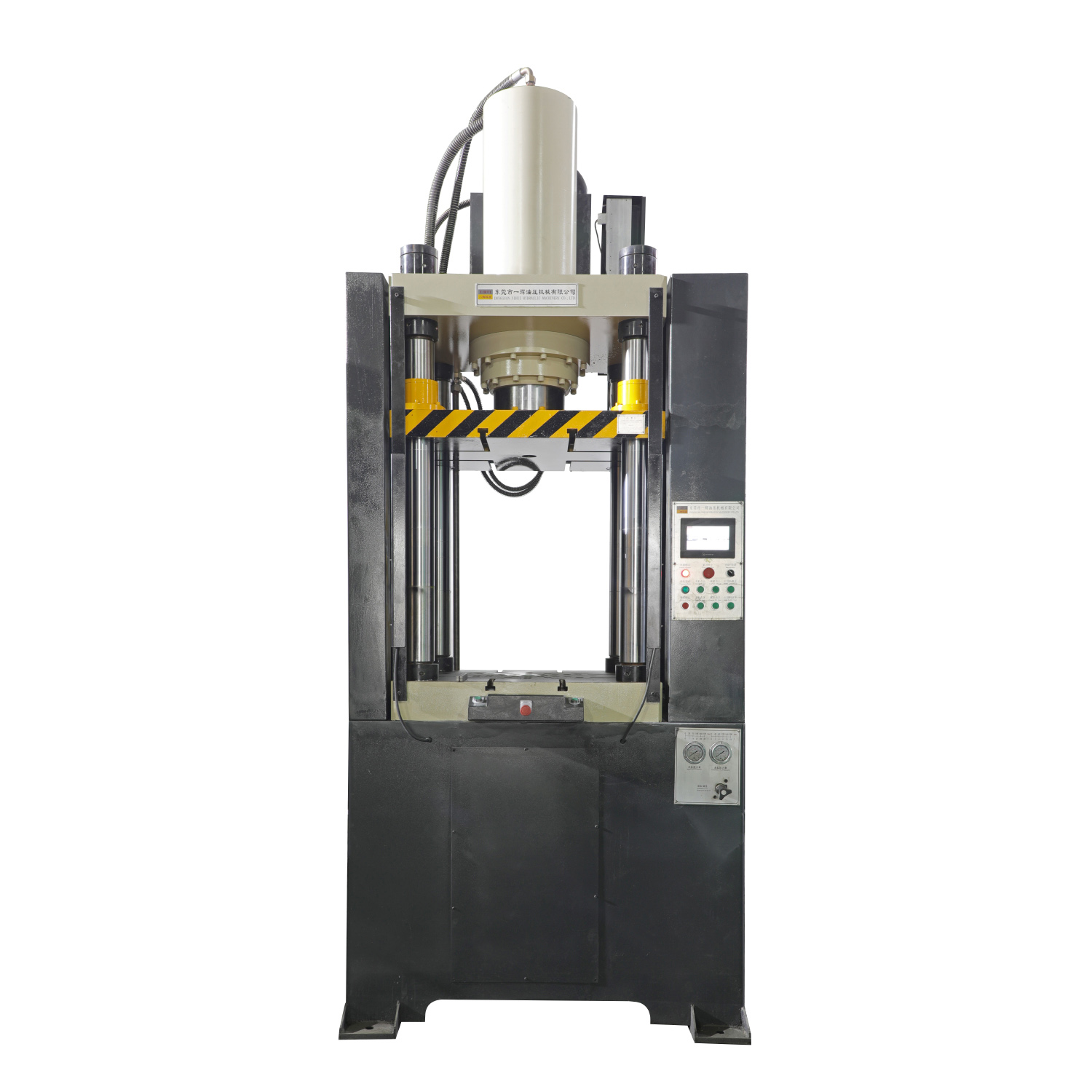

YHA1 / 四柱伺服拉伸液压机

产品特点Product Features

·  采用先进的二通式插装阀油，路油压系统故障少，可靠性高且换向冲击小；
·  四柱采用高强度合金钢制作，表面镀硬铬，耐磨性好；
·  关键液压电器件采用德国、美国和日本名牌产品，质量保证；
·  加长导向设计，导向好，精准度高；
·  连续的循环冷却油温系统使机器运行时的油温降低；
·  活动工作台设有上模脱料油缸，方便上模脱料；
· 本机可选择采用PLC和人机介面控制系统或普通操作系统；
·  连续的循环冷却油温系统使机器运行时的油温降低；

适用范围Application

· 光伏逆变器外壳、新能源电池壳、餐具、厨具、电机电器金属壳，汽车钣金拉伸件、罩底板和灯饰零件等产品的拉伸成型；
· 金属或非金属零件的拉伸，也适用于产品的压制、冲孔等加工作业等；



项目		UNIT	A1-100TS	A1-150TS	A1-200TS	A1-250TS	A1-315TS	A1-350TS	A1-400TS	A1-500TS	A1-700TS	A1-1200TS
主油缸	公称力	Ton	60	100	150	175	215	250	250	300	450	800
主油缸	最大行程	mm	450	550	550	600	650	650	650	750	600	800
底缸	公称力	Ton	40	50	50	75	100	100	150	200	250	400
底缸	最大行程	mm	200	250	250	260	300	300	300	350	350	350
退料缸	公称力	Ton	3	3	3	3	5	5	5	5	5	5
退料缸	最大行程	mm	180	230	230	230	280	280	280	320	320	320
开口高度		mm	750	850	900	1000	1000	1100	1200	1300	1400	1400
固定工作台距地面高度		mm	790	800	1080	1100	1100	1200	1200	1550	1600	1800
活动工作台行程速度	下行	mm/s	360	350	380	320	360	380	300	290	200	200
	拉深	mm/s	25	20	20	20	20	35	15/30	15/30	13/20	13/20
	回程	mm/s	340	340	360	320	340	300	280	190	190	190
活动工作台有效面积	左右（柱内）	mm	550	620	700	800	800	950	1000	1200	1400	1600
活动工作台有效面积	前后（边缘）	mm	600	750	850	900	900	1100	1200	1400	1600	1600
机器外形尺寸	左右 L-R	mm	1810	1900	2140	2250	2250	2400	2550	2800	3100	3300
	前后 F-B	mm	1430	1690	1835	1910	1910	1900	1900	2000	2100	2100
	高 H	mm	3055	3230	3640	3890	4000	4580	4580	4750	5150	5300
电机功率		KW	11.6	16.4	24.5	24.5	31	31	31	49.6	31*2	49.6*2
机器重量		Kg	3400	5100	6300	9200	10500	11000	12200	20900	33000	36000
用油量		L	400	500	650	700	700	80	900	900	1200	1400
